Таблицы мощности бытовых тепловых электрических приборов
09-03-2013
Цели измерения мощности бытовых электроприборов
Таблицы электрических мощностей бытовых приборов необходимы для расчёта общей нагрузки в доме и расчёта нагрузки по отдельным группам электропитания.
Значение величины общей нагрузки необходимо для расчёта мощности защитных автоматов, стабилизаторов напряжения, сечения используемых проводов.

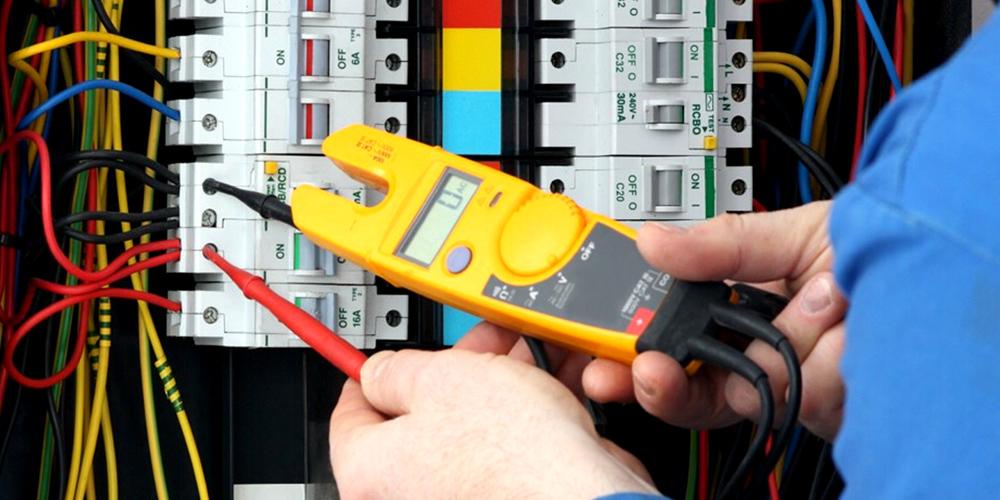

Для определения фактической мощности электрического прибора можно использовать специальные измерители мощности ваттметры или использовать амперметр и выполнить несложный расчёт.
Значение мощности электроприбора можно найти в техническом паспорте изделия. Для определения приблизительного значения мощности приборов можно воспользоваться специальными таблицами.
В этой статье мы приведем значения электрической мощности некоторых моделей бытового теплового оборудования.
В данной статье приводятся следующие таблицы:
- таблица мощности электрических термовентиляторов;
- таблица мощности электрических масляных радиаторов отопления;
- таблица мощности электрических конвекторов отопления;
- таблицы мощности электрических нагревателей воды различного типа;
- таблицы мощности сплит-систем различного типа.
Таблицы мощностей обогревательных электроприборов
Электрические нагревательные приборы используются в качестве основного и дополнительного обогрева помещений. Низкая стоимость оборудования, высокая мобильность и возможность использования без проведения монтажных работ сделали эти приборы очень популярными.
Следует помнить, что мощность электрических нагревательных приборов достаточно велика, и при их использовании следует применять проводку и автоматику, способную выдержать данную нагрузку.
Наиболее популярными электрическими нагревательными приборами являются:
- электрические термовентиляторы;
- электрические радиаторы отопления;
- электрические конвекторы отопления.
Ниже приводятся таблицы мощностей бытовых электрических отопительных приборов.
Таблица мощности термовентиляторов
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Тепловентилятор Zanussi ZFH/C-410 | 1 500 Вт |
| 2 | Тепловентилятор VITEK VT-1759 SR | 1 500 Вт |
| 3 | Тепловентилятор керамический Scarlett SC-1051 | 1 800 Вт |
| 4 | Тепловентилятор керамический Electrolux EFH/F-8720 | 2 000 Вт |
| 5 | Тепловентилятор De Longhi HVA3220 | 2 000 Вт |
Таблица мощности масляных радиаторов отопления
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Радиатор De Longhi TRD4 1025 | 2 500 Вт |
| 2 | Радиатор Polaris PRE L 0715 | 1 500 Вт |
| 3 | Радиатор Electrolux EOH/M-6209 | 2 000 Вт |
| 4 | Радиатор Supra ORS-07-MN | 1 500 Вт |
| 5 | Радиатор Sinbo SFH 3322 | 2 000 Вт |
Таблица мощности конвекторов отопления
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Конвектор Electrolux Brilliant ECH/B-2000 E | 2 000 Вт |
| 2 | Конвектор De Longhi HSX3320FTS | 2 000 Вт |
| 3 | Конвектор Ballu Camino Eco BEC/EM-1000 | 1 000 Вт |
| 4 | Конвектор Scarlett SC - CH832/1500 | 1 500 Вт |
| 5 | Конвектор Supra ECS-520SP | 2 000 Вт |
Таблицы мощностей электрических нагревателей воды
Электрические бытовые нагреватели воды различного типа имеют большое распространение в нашей стране. Это удобный способ нагреть воду в домах, где нет центрального горячего водоснабжения. Электрические нагреватели также часто используются и во время проведения ремонтных работ в сетях горячего водоснабжения.
Наиболее популярными бытовыми электрическими нагревателями воды являются:
- электрические накопительные нагреватели воды;
- электрические проточные нагреватели воды.
Следует помнить, что мощность электрических нагревателей воды различного типа достаточно велика, и при их использовании следует применять проводку и автоматику, способную выдержать данную нагрузку.
Таблица мощности накопительных нагревателей воды
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Водонагреватель накопительный Haier ES50V-F1 | 3 000 Вт |
| 2 | Водонагреватель накопительный Electrolux EWH 80 | 2 000 Вт |
| 3 | Водонагреватель накопительный Thermex ID 80 V | 2 000 Вт |
| 4 | Водонагреватель накопительный Ariston PRO R 100 V | 1 500 Вт |
| 5 | Водонагреватель накопительный Polaris OMEGA 30V | 2 000 Вт |
Таблица мощность проточных нагревателей воды
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Водонагреватель проточный Atmor Basic 5 кВт | 5 000 Вт |
| 2 | Водонагреватель проточный Atmor Basic 3,5 кВт | 3 500 Вт |
| 3 | Водонагреватель проточный Electrolux SMARTFIX 2.0 T | 3 500 Вт |
| 4 | Водонагреватель проточный Electrolux SMARTFIX 2.0 | 5 500 Вт |
Таблицы мощностей климатического оборудования
Современные сплит-системы сейчас устанавливаются во многих домах. При выборе проводки и автоматики для питания сплит-систем следует помнить, что для расчёта полной мощности таких устройств следует учитывать реактивную составляющую. Большие пусковые токи в момент запуска компрессора существенно увеличивают максимальное значение полной мощности прибора. Для простого расчёта полной мощности можно использовать увеличивающий коэффициент «4».
Следует помнить, что мощность сплит-систем достаточно велика, и для осуществления их электропитания необходимо применять проводку и автоматику, способную выдержать данную нагрузку.
Современные сплит-системы достаточно чувствительны к значению напряжения в сети питания. При низком напряжении прибор может не работать или работать неэффективно. Низкое и высокое напряжение существенно снижают срок эксплуатации климатического оборудования. В таких случаях следует использовать стабилизаторы напряжения с возможностью работы с высокими пусковыми токами.
Таблица мощности сплит-систем
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Сплит-система Samsung AR07HQFSAWK | 640 Вт |
| 2 | Сплит-система Haier HSU-09HMC203/R2 | 880 Вт |
| 3 | Сплит-система Electrolux EACS-09HAR/N3 | 840 Вт |
| 4 | Сплит-система Supra US410-09HB | 1 000 Вт |
| 5 | Сплит-система LG G18NHT | 2 400 Вт |
Таблица мощности напольных кондиционеров
| № | Наименование прибора | Электрическая мощность прибора |
| 1 | Кондиционер мобильный Zanussi ZACM-09 MP/N1 | 1 050 Вт |
| 2 | Кондиционер мобильный Electrolux EACM-10 DR/N3 | 900 Вт |
| 3 | Кондиционер мобильный Bimatek AM400 | 1 000 Вт |
| 4 | Кондиционер мобильный Ballu BPAM-09H | 1 100 Вт |
| 5 | Кондиционер мобильный De Longhi PAC WE126 | 1 100 Вт |
Расчёт электропроводки и средств защиты сети и приборов
Таблицы мощностей бытовых электрических приборов необходимы для расчета общей нагрузки в доме и проектирования схемы электропитания. Исходя из предполагаемой общей нагрузки и нагрузки по каждой линии питания необходимо выбрать правильное сечение проводов и правильные номиналы автоматических выключателей, автоматических защитных устройств, устройств защиты от скачков напряжения. Сечение проводов необходимо выбирать, исходя из значения максимальной нагрузки по каждой линии проводки.
Таблица расчёта сечения провода по электрической нагрузке при напряжении 220 Вольт
| № | Сечение медного провода | Максимальная нагрузка (ток) | Максимальная нагрузка (мощность) |
| 1 | 1,5 кв. мм | 19 А | 4,1 кВт |
| 2 | 2,5 кв. мм | 27 А | 5,9 кВт |
| 3 | 4 кв. мм | 38 А | 8,3 кВт |
| 4 | 6 кв. мм | 46 А | 10,1 кВт |
При выборе автоматических выключателей следует использовать значение максимальной предполагаемой нагрузки по каждой линии. Однако использовать автоматические выключатели «автоматы» заведомо большей мощности не следует, так при этом падает их эффективность.
При выборе мощности устройства для защиты от скачков напряжения требуется использовать значение максимальной нагрузки одновременно включенных электрических приборов. При этом следует использовать значение полной мощности приборов, то есть значение мощности с учётом реактивной нагрузки. Возможно также использование устройств локальной защиты приборов и оборудования как включаемых в розетку, так и устанавливаемых в электрический щит. Подробнее о таких устройствах в разделе Защита от скачков напряжения.
При выборе стабилизатора напряжения для всего дома надо использовать значение максимальной нагрузки одновременно включенных электрических приборов. При этом берется значение полной мощности приборов, то есть значение мощности с учетом реактивной нагрузки. Подробнее о таких устройствах в разделе Стабилизаторы напряжения.
При выборе стабилизатора напряжения для отдельного электрического прибора надо учитывать значение полной мощности прибора, то есть значение мощности с учетом реактивной нагрузки. Подробнее о таких устройствах в разделе Стабилизаторы напряжения. Значение полной мощности бытового прибора следует определить по данным технических паспортов на изделия или произвести специальный расчет.
